ในตัวอย่างนี้แสดงการโมเดล Tank น้ำ ขนาด 6x6x6 m ตามภาพต่อไปนี้

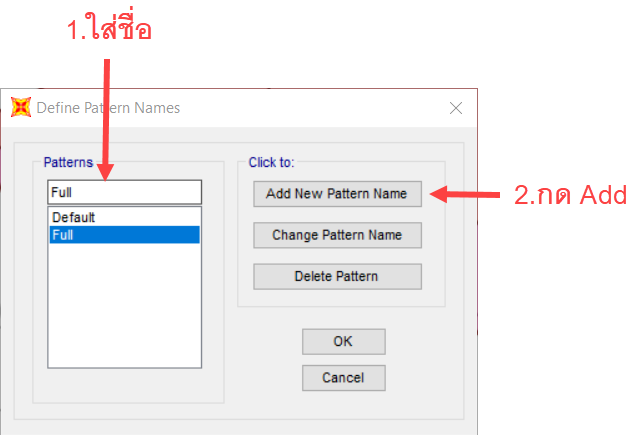

จะเห็นว่าในโมเดลเราจะจัดแกน Local 3 ของแต่ละด้าน ให้มีทิศทางเข้าหาด้านใน Tank ต่อไปเราจะทำการ Define Joint Pattern ไปที่ Define > Joint Pattern จะปรากฎหน้าต่างตามภาพ
จากนั้นให้เราเลือก Joint ทั้งหมดใน Model แล้วไปที่ Assign Joint Pattern จะปรากฎหน้าต่างต่อไปนี้
ค่า z coordinate ให้ใส่ค่าพิกัดแกน z ที่ค่า Pressure เป็นศูนย์ คือระดับน้ำสูงสุดนั่นเอง ส่วนค่า unit weight ให้ใส่เป็น 1 ไปก่อน และ Restriction ให้เลือก Zero negative value คือ ถ้าค่าติดลบให้ใช้ค่าศูนย์เมื่อกด ok แล้ว โปรแกรมจะแสดงค่า joint pattern ตามภาพต่อไปนี้
ต่อไปให้เราเลือก shell ทั้งหมด แล้วไปที่ Assign > Area loads > Surface pressure (All) จะปรากฎหน้าต่างตามภาพต่อไปนี้
เมื่อกด ok โปรแกรมจะแสดง pressure load ที่เราใส่ ตามภาพต่อไปนี้
จากภาพด้านบน ลูกศรน้ำเงินแสดงทิศทางของแรงดัน ส่วนค่าตัวเลขที่แสดงเป็นค่าแรงดัน จะเห็นว่าที่ปากถังค่าแรงดันเป็นศูนย์ ส่วนที่ก้นถังมีค่าเป็น 60 ถ้าเราแสดง contour ของ load โดยไปที่ display > show object loads > area เลือก surface pressure contour ตามภาพด้านล่าง
เมื่อกด ok โปรแกรมจะแสดง contour ของ load ดังภาพต่อไปนี้
